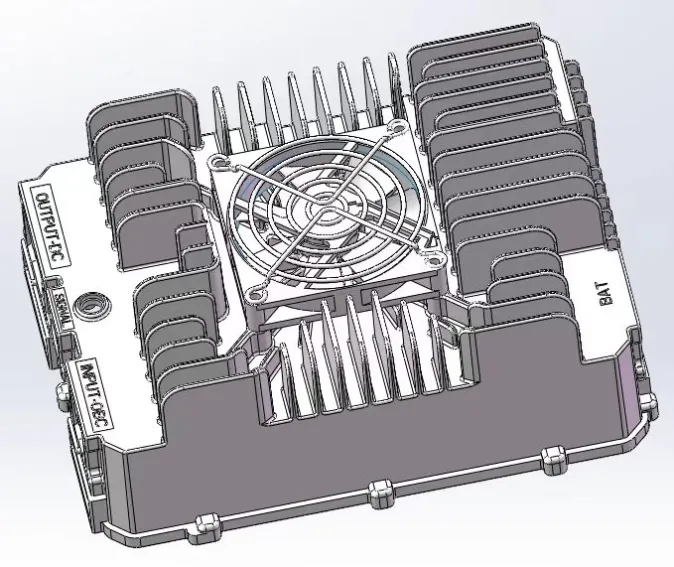

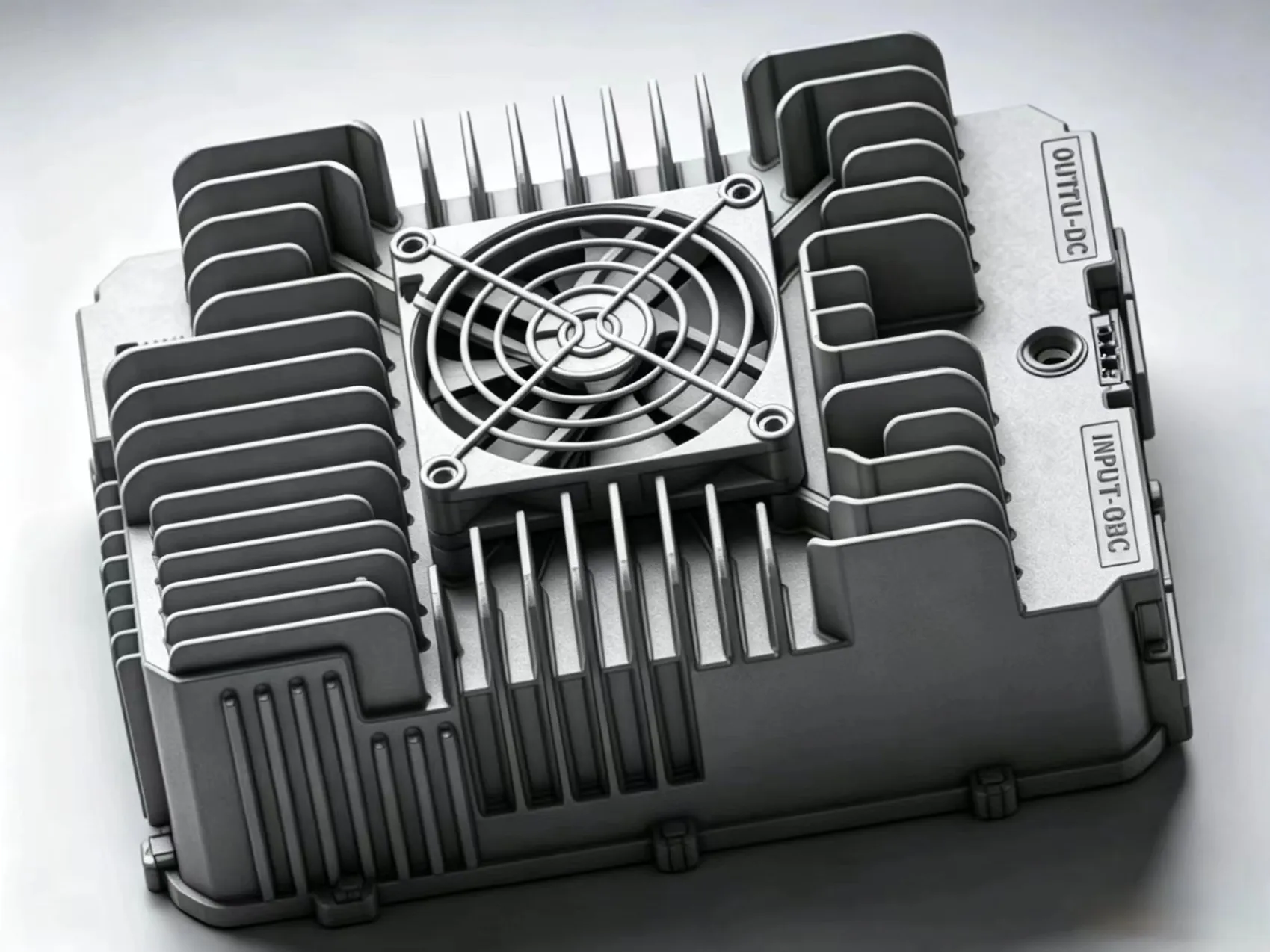

OBC+DC-DC 2-in-1

1.5KW OBC+ 500W DC DC

For new energy vehicles, CC/CV output. Built-in reverse polarity protection for high voltage input as well as OVP, UVP, short circuit and OTP protection.

Designed for charging traction batteries in new energy vehicles (NEVs). 用于新能源汽车动力电池充电。

Equipped with over-voltage, under-voltage, over-current, short-circuit, and over -temperature protection functions. 具有过压、欠压、过流、短路、过温保护功能。

3. Supports CAN Bus communication 支持 CAN Bus通讯。

系列型号 Serial model	电压平台 Voltage platform	冷却方式 Type of cooling	重量 Weight	备注 Remarks
OD-CA-1F0G-48Y	48Vdc	风冷	≤4.5kg

充电机电气参数 Charger electrical parameters

输入参数 Input parameters

输入电压 Input voltage	90-264Vac
频率 Frequency	47-63Hz
输入电流 Input current	0-8A
功率因数 Power factor	≥0.98 (半载以上 More than half load)
待机功耗 Standby power consumption	≤5W
启动冲击电流 Starting impulse current	1.5A 倍最大输入电流 1.5A times the maximum input current

输出参数 Output parameters

输出电压 Output voltage	Vdc	37-58
输出电流 Output Current	A	0-30
输出功率 Output power	W	1500W@220VAC；750W@110VAC
恒压精度 Constant voltage accuracy	%	±1
恒流精度 Constant current accuracy	%	±2
最高效率 Maximum efficiency	%	≥94
关闭响应时间 Off response time	ms	300ms 内电流降到 10%以下，500ms 内降到 0A The current drops below 10% within 300ms and to 0A within 500ms.

保护参数 Protection parameters

输入欠压保护 Input under-voltage protection	Vac	90±2
输入过压保护 Input over-voltage protection	Vac	264±2
输出欠压保护 Output under-voltage protection	Vdc	≤32
输出过压保护 Output over-voltage protection	Vdc	≥60
输出过流保护 Output over-current protection		≥最大电流停止输出 ≥ maximum current stop output
输出短路保护 Output short-circuit protection		停止输出，故障排除后自恢复 Stop output and recover after troubleshooting
过热保护 Overheat protection	℃	充电机内部 85℃降功率，90℃关机 The internal power of the charger starts to decrease at 85℃, and the charger is shut down at 90℃ .

DC/DC 转换器电气参数 DC/DC converter electrical parameters输入参数 Input parameters

输入电压 Input voltage	Vdc	37-58
输入电流 Input current	A	0-20

输出参数 Output parameters

输出电压 Output voltage	Vdc	9- 16
额定输出电流 Rated output current	A	40
峰值电流 Peak current	A	48
额定功率 Rated Power	W	600
峰值功率 Peak power	W	720W 持续 6 分钟 720W for 6 minutes
电压调整率 Voltage adjustment rate	%	≤1
负载调整率 Load adjustment rate	%	≤1
电压控制精度 Voltage control accuracy	%	≤1
电流控制精度 Current control accuracy	%	≤2
最高效率 Maximum efficiency	%	≥94
纹波电压系数 Ripple voltage coefficient	%	≤2%@额定工作状态 ≤2%@ rated working status

保护参数 Protection parameters

输入欠压保护 Input under-voltage protection	Vdc	≤32
输入过压保护 Input over-voltage protection	Vdc	≥60
输出欠压保护 Output under-voltage protection	V	7±1V ，电压≥9±0.2V 后恢复工作 7±1V, return to work after voltage ≥ 9±0.2V
输出过压保护 Output over-voltage protection	V	16±0.5V ，电压≤14±0.2V 后恢复正常工作 16±0.5V, return to normal operation after voltage ≥14±0.2V
输出过流保护 Output over-current protection	A	>48A 时停止输出 Stop output when> 48A
输出短路保护 Output short-circuit protection		故障排除后可自恢复 Self-recovery after troubleshooting
过热保护 Overheat protection	℃	内部 90℃降功率，105℃关机，温度下降后自恢复 The internal temperature starts to reduce the power at 90℃, and turned off at 105℃ . After the temperature drops, it will recover automatically.

安全参数 Safety parameters

接地电阻 Ground resistance	mΩ	≤100mΩ@25A/AC
输入绝缘 Input insulation	MΩ	20MΩ@500VDC
输出绝缘 Output insulation	MΩ	20MΩ@500VDC
输入耐压 Input withstand voltage	mA	漏电流 Leakage current≤20mA@1500VAC 3s
输出耐压 Output withstand voltage	mA	漏电流 Leakage current≤15mA@1500VAC 3s
输入对输出耐压 Input-to-output withstand voltage	mA	漏电流 Leakage current≤15mA@1500VAC 3s

接口定义 Interface Definition

接口名称 Interface name	交流输入AC input	连接器型号 Connector model	插座 Socket	HVC3PG63MV106-S02(安费诺)
接口名称 Interface name	交流输入AC input	连接器型号 Connector model	插头 Plug	HVC3PG63FS102(安费诺)
端子序号 Terminal No.	线径 Wire diameter	功能定义 Function definition
1	2.5mm2	PE
2	2.5mm2	N
3	2.5mm2	L
4 、5	0.35-0.5mm2	高压互锁 High-voltage interlock

接口名称 Interface name	高压直流 High Voltage DC	连接器型号 Connector model	插座 Socket	2PG63MV106-S02(安费诺)
接口名称 Interface name	高压直流 High Voltage DC	连接器型号 Connector model	插头 Plug	2PG63FS106(安费诺)
端子序号 Terminal No.	线径 Wire diameter	功能定义 Function definition
1	6mm2	共正 Copositive
2	6mm2	共负 Conegative
3 、4	0.35-0.5mm2	高压互锁 High-voltage interlock

接口名称 Interface name	型号Model	定义 Definition	备注 Remarks	图示Figure
DC/DC 输出正极DC/DC output+		DC+	M8
DC/DC 输出负极DC/DC output -	外壳 Shell	DC-	M8

接口名称 Interface name	信号控制 Signal control	连接器型号 Connector model	插座 Socket	348302001(莫仕 Molex)
接口名称 Interface name	信号控制 Signal control	连接器型号 Connector model	插头 Plug	334722006(莫仕 Molex)
端子序号 Terminal No.	功能定义 Function definition	功能描述 Functional description
1	Temp 1- 1	慢充插座温度传感器 1- 1 Slow charge socket temperature sensor 1- 1
2	Temp 1-2	慢充插座温度传感器 1-2 Slow charge socket temperature sensor 1-2
3	Temp 2- 1	慢充插座温度传感器 2- 1 Slow charge socket temperature sensor 2- 1
4	Temp 2-2	慢充插座温度传感器 2-2 Slow charge socket temperature sensor 2-2
5	CC	充电连接确认 Charging connection confirmation
6	CP	充电连接引导 Charging Connection Guide
7	KL30	常电输入正 Constant power input +
8	E LOCK+	电子锁驱动+ Electronic lock drive +
9	/	/
10	Wake-up In	输入唤醒Wake-up In
11	CANH	CAN 通讯高 CAN communication high
12	CANL	CAN 通讯低 CAN communication low
13	HVIL+	高压互锁+ High-voltage interlock+
14	HVIL-	高压互锁- High-voltage interlock-
15	E LOCK FB+	电子锁反馈信号+ Electronic lock feedback signal +
16	E LOCK FB-	电子锁反馈信号- Electronic lock feedback signal-
17	KL31	地 GND
18	E LOCK-	电子锁驱动- Electronic lock drive-
19	/	/
20	/	/

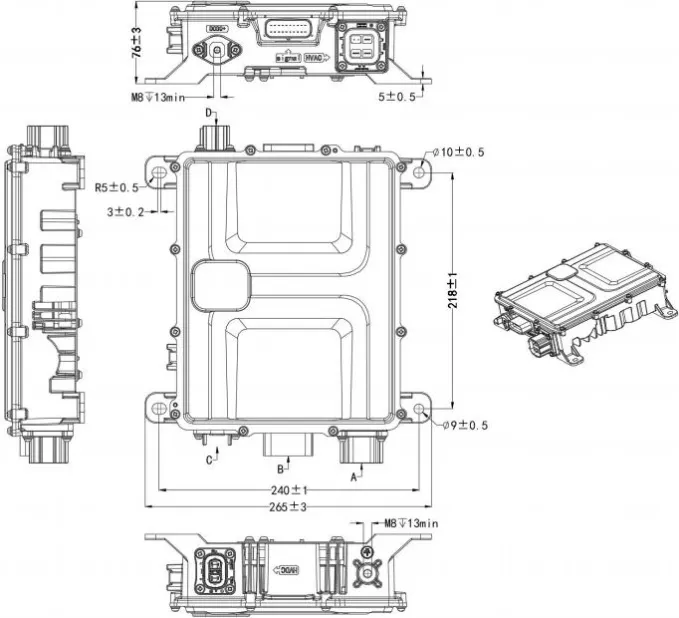

安装尺寸 Assembly dimensions

1.5KW OBC+ 500W DC DC

2KW OBC+1KW DC-DC
